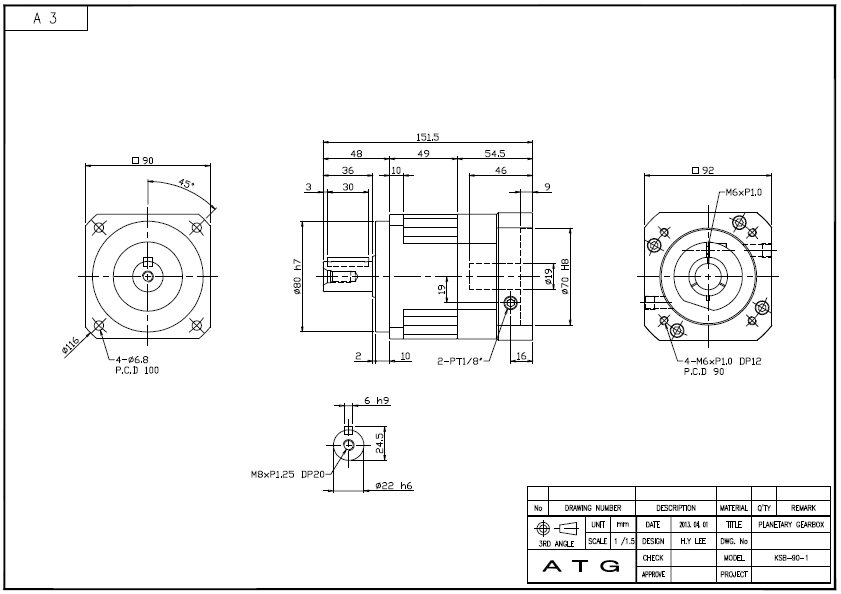

1. KSB90 시리즈 1단 감속기 외형도.

KSB90 시리즈 1단 감속기 외형도.

KSB90 시리즈 외형도 및 카다로그(KSB90-(감속비율)-P1

감속기모델명:  KSB90-003-P1, KSB90-004-P1, KSB90-005-P1, KSB90-006-P1, KSB90-007-P1, KSB90-008-P1, KSB90-009-P1, KSB90-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSB 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-KR73, HG-KR73B, HG-MR73, HG-MR73B, HG-SR52, HG-SR52B, HG-SR102, HG-SR102B

MR-J3 시리즈

 HF-KP73, HF-KP73B, HF-MP73, HF-MP73B, HF-SP52, HF-SP52B, HF-SP102, HF-SP102B

MR-J2S 시리즈

 HC-KFS73, HC-KFS73B, HC-MFS73, HC-MFS73B, HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B

    KSB 시리즈 1단 감속기 SPEC.

KSB 감속기 1단 SPEC.

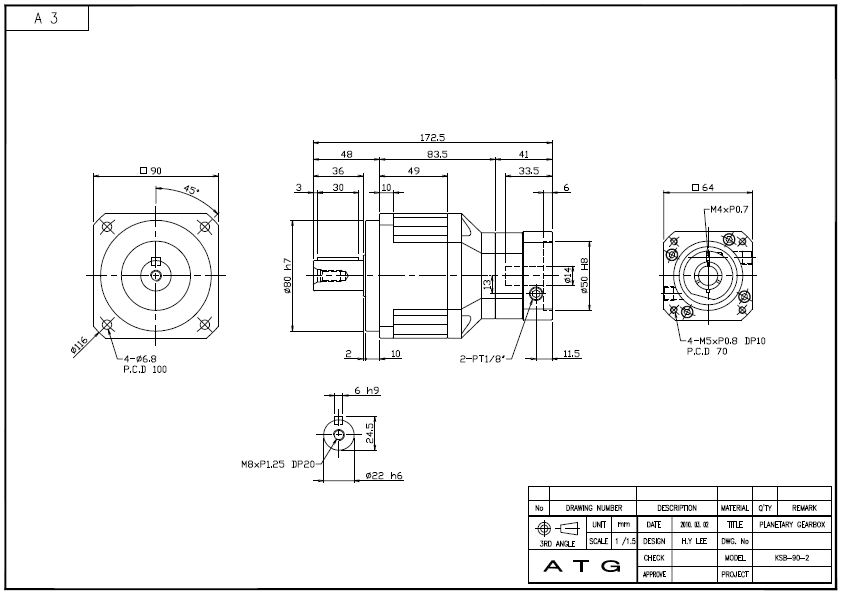

    2. KSB90 시리즈 2단 감속기 외형도.
KSB90 시리즈 2단 감속기 외형도.

KSB90 시리즈 외형도 및 카다로그(KSB90-(감속비율)-P1

감속기모델명:  KSB90-015-P1, KSB90-020-P1, KSB90-025-P1, KSB90-030-P1, KSB90-035-P1, KSB90-040-P1, KSB90-050-P1, KSB90-060-P1,
                     KSB90-070-P1, KSB90-080-P1, KSB90-090-P1, KSB90-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSB 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-KR23, HG-KR23B, HG-MR23, HG-MR23B, HG-KR43, HG-KR43B, HG-MR43, HG-MR43B
 HG-KR73, HG-KR73B, HG-MR73, HG-MR73B, HG-SR52, HG-SR52B, HG-SR102, HG-SR102B

MR-J3 시리즈

 HF-KP23, HF-KP23B, HF-MP23, HF-MP23B, HF-KP43, HF-KP43B, HF-MP43, HF-MP43B

HF-KP73, HF-KP73B, HF-MP73, HF-MP73B, HF-SP52, HF-SP52B, HF-SP102, HF-SP102B

MR-J2S 시리즈

 HC-KFS23, HC-KFS23B, HC-MFS23, HC-MFS23B, HC-KFS43, HC-KFS43B, HC-MFS43, HC-MFS43B
 HC-KFS73, HC-KFS73B, HC-MFS73, HC-MFS73B,
HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B

    KSB 시리즈 2단 감속기 SPEC.
KSB 감속기 2단 SPEC.

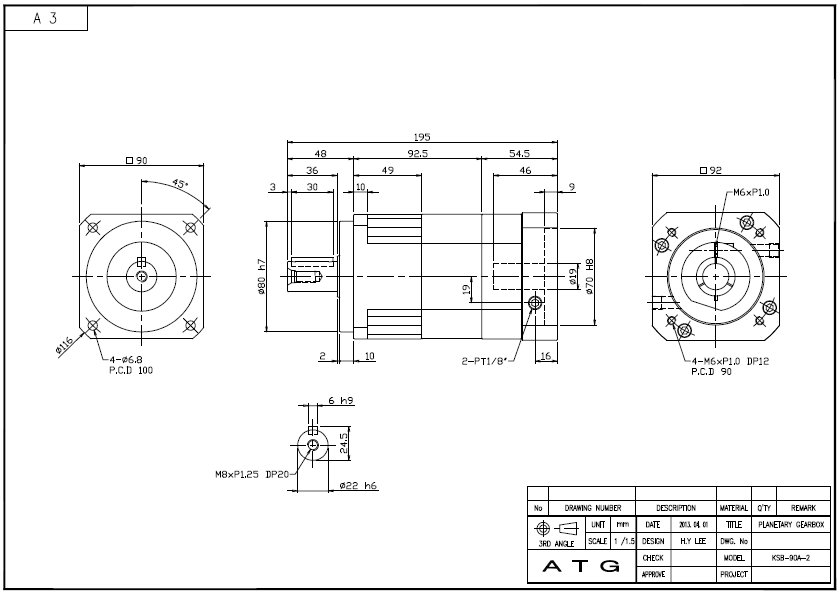

    3. KSB90A 시리즈 2단 감속기 외형도.
KSB90 시리즈 2단 감속기 외형도.

PGX90S-H 시리즈 외형도 및 카다로그(PGX90S-H-(감속비율)

감속기모델명:  KSB90A-015-P1, KSB90A-020-P1, KSB90A-025-P1, KSB90A-030-P1, KSB90A-035-P1, KSB90A-040-P1, KSB90A-050-P1,
                     KSB90A-060-P1, KSB90A-070-P1, KSB90A-080-P1, KSB90A-090-P1, KSB90A-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSB 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

  HG-KR73, HG-KR73B, HG-MR73, HG-MR73B, HG-SR52, HG-SR52B, HG-SR102, HG-SR102B

MR-J3 시리즈

  HF-KP73, HF-KP73B, HF-MP73, HF-MP73B, HF-SP52, HF-SP52B, HF-SP102, HF-SP102B

MR-J2S 시리즈

  HC-KFS73, HC-KFS73B, HC-MFS73, HC-MFS73B, HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B

    KSB 시리즈 2단A 감속기 SPEC.
KSB 감속기 2단 SPEC.
