서보모터용 감속기 KSB120 시리즈 외형도 및 도면

이 부분은 iframe 대응의 브라우저로 봐 주세요.

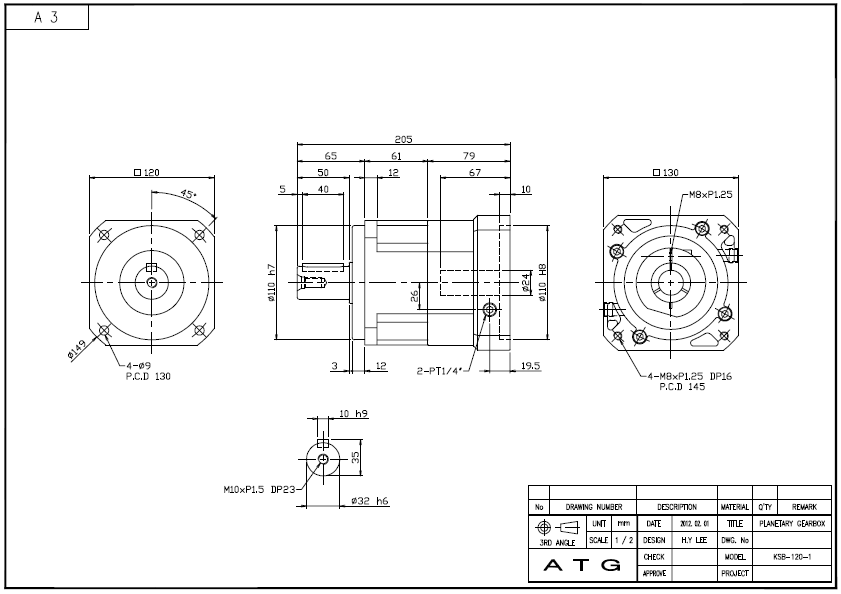

1. KSB120 시리즈 1단 감속기 외형도.

KSB120 시리즈 1단 감속기 외형도.

KSB120 시리즈 외형도 및 카다로그(KSB120-(감속비율)-P1

감속기모델명: KSB120-003-P1, KSB120-004-P1, KSB120-005-P1, KSB120-006-P1, KSB120-007-P1, KSB120-008-P1, KSB120-009-P1, KSB120-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSB 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B
MR-J3 시리즈	HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B
MR-J2S 시리즈	HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

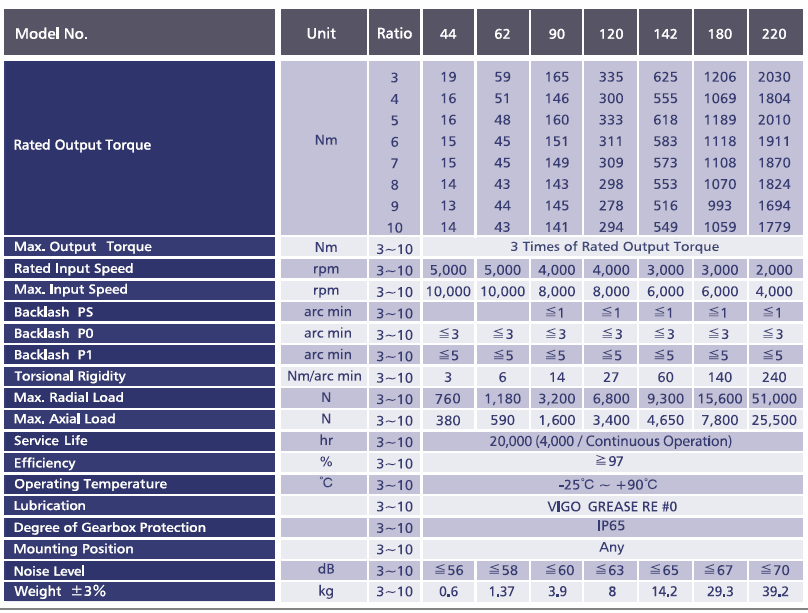

KSB 시리즈 1단 감속기 SPEC.

KSB 감속기 1단 SPEC.

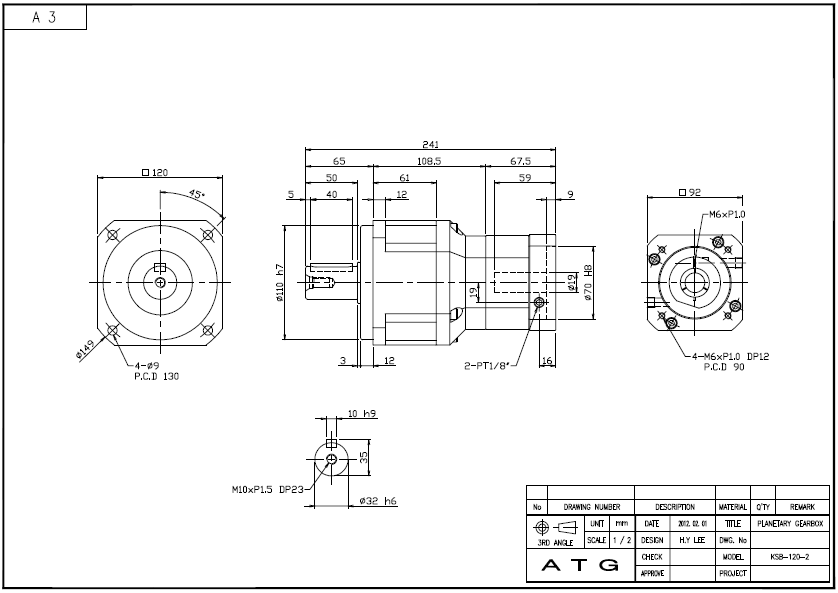

2. KSB120 시리즈 2단 감속기 외형도.

KSB120 시리즈 외형도 및 카다로그(KSB120-(감속비율)-P1

감속기모델명: KSB120-015-P1, KSB120-020-P1, KSB120-025-P1, KSB120-030-P1, KSB120-035-P1, KSB120-040-P1, KSB120-050-P1,
KSB120-060-P1, KSB120-070-P1, KSB120-080-P1, KSB120-090-P1, KSB120-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSB 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-KR73, HG-KR73B, HG-MR73, HG-MR73B, HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B
MR-J3 시리즈	HF-KP73, HF-KP73B, HF-MP73, HF-MP73B, HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B
MR-J2S 시리즈	HC-KFS73, HC-KFS73B, HC-MFS73, HC-MFS73B, HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

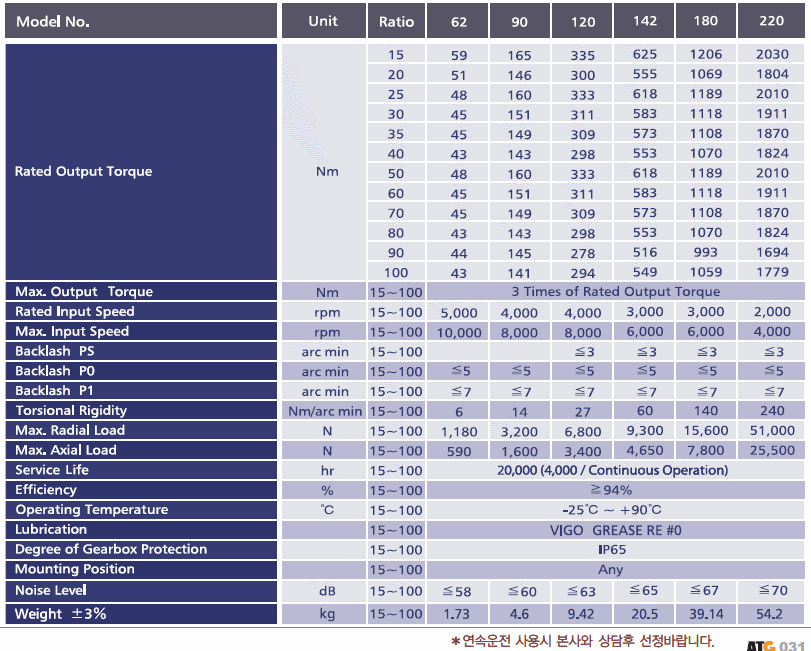

KSB 시리즈 2단 감속기 SPEC.

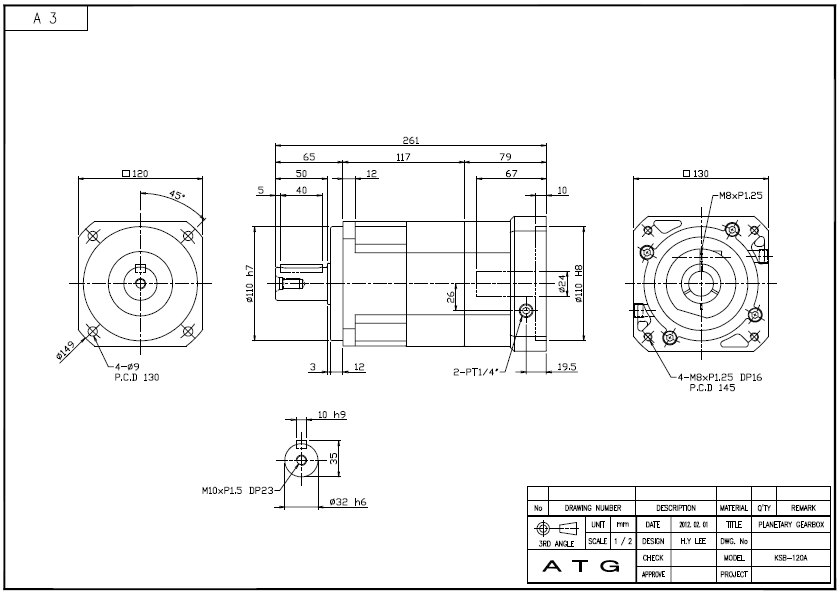

3. KSB120A 시리즈 2단 감속기 외형도.

PGX120S-H 시리즈 외형도 및 카다로그(KSB120A-(감속비율)-P1

감속기모델명: KSB120A-015-P1, KSB120A-020-P1, KSB120A-025-P1, KSB120A-030-P1, KSB120A-035-P1, KSB120A-040-P1, KSB120A-050-P1,
KSB120A-060-P1, KSB120A-070-P1, KSB120A-080-P1, KSB120A-090-P1, KSB120A-100-P

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSB 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B
MR-J3 시리즈	HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B
MR-J2S 시리즈	HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

KSB 시리즈 2단 감속기 SPEC.
