서보모터용 감속기 KSE220 시리즈 외형도 및 도면

이 부분은 iframe 대응의 브라우저로 봐 주세요.

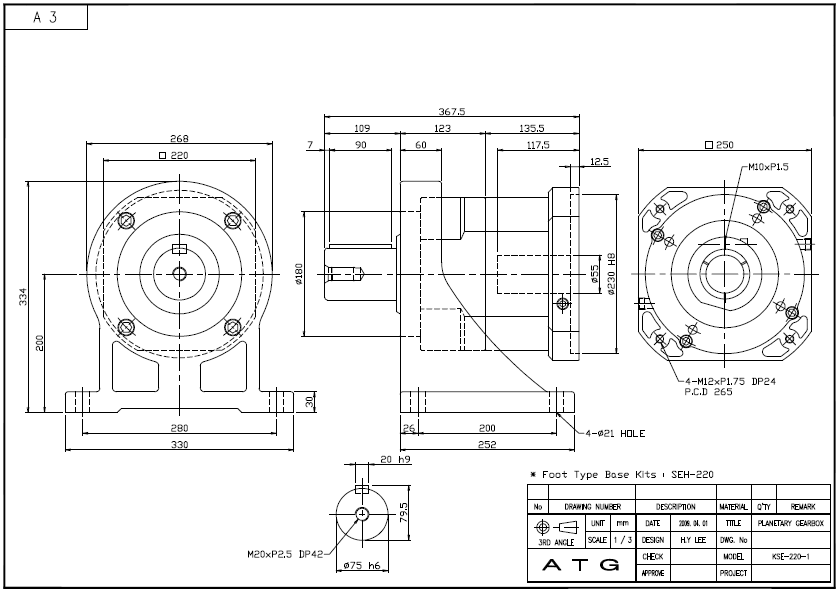

1. KSE220 시리즈 1단 감속기 외형도.

KSE220 시리즈 1단 감속기 외형도.

KSE220 시리즈 외형도 및 카다로그(KSE220-(감속비율)-P1)

감속기모델명: KSE220-003-P1,KSE220-004-P1,KSE220-005-P1,KSE220-006-P1,KSE220-007-P1,KSE220-008-P1,KSE220-009-P1,KSE220-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈
MR-J3 시리즈	HA-LP11K2, HA-LP11K2B,HA-LP15K2, HA-LP15K2B,HA-LP22K2, HA-LP22K2B
MR-J2S 시리즈	HA-LFS11K2, HA-LFS11K2B,HA-LFS15K2, HA-LFS15K2B,HA-LFS22K2, HA-LFS22K2B

KSE 시리즈 1단 감속기 SPEC.

KSE 감속기 1단 SPEC.

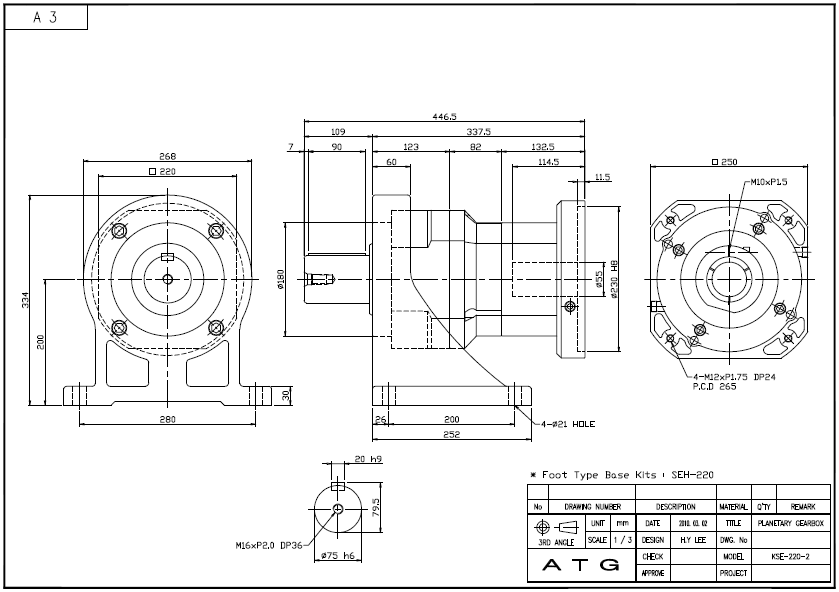

2. KSE220 시리즈 2단 감속기 외형도.

KSE220 시리즈 2단 감속기 외형도.

KSE220 시리즈 외형도 및 카다로그(KSE220-(감속비율)-P1)

감속기모델명: KSE220-015-P1,KSE220-020-P1,KSE220-025-P1,KSE220-030-P1,KSE220-035-P1,KSE220-040-P1,KSE220-050-P1,
KSE220-060-P1,KSE220-070-P1,KSE220-080-P1,KSE220-090-P1,KSE220-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈
MR-J3 시리즈	HA-LP11K2, HA-LP11K2B,HA-LP15K2, HA-LP15K2B,HA-LP22K2, HA-LP22K2B
MR-J2S 시리즈	HA-LFS11K2, HA-LFS11K2B,HA-LFS15K2, HA-LFS15K2B,HA-LFS22K2, HA-LFS22K2B

KSE 시리즈 2단 감속기 SPEC.

KSE 감속기 1단 SPEC.

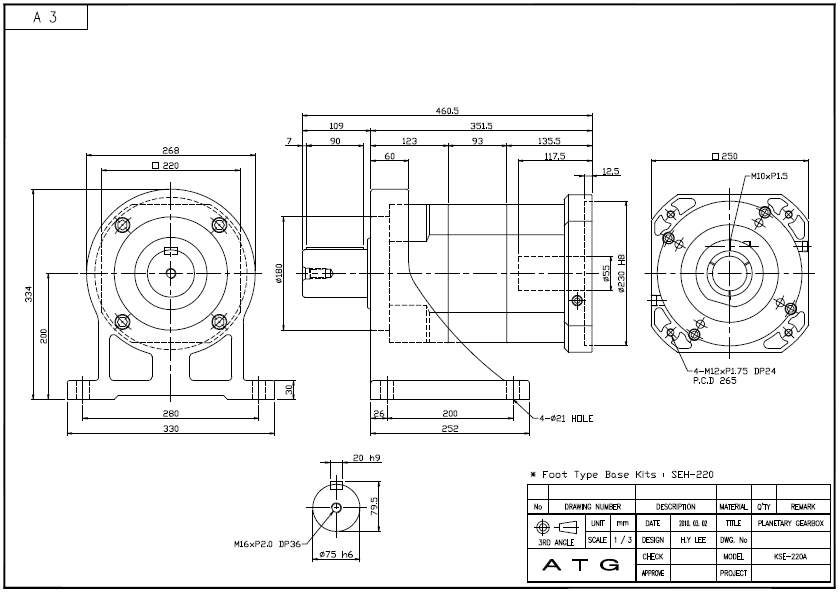

3. KSE220A 시리즈 2단 감속기 외형도.

KSE220 시리즈 1단 감속기 외형도.

KSE220 시리즈 외형도 및 카다로그(KSE220A-(감속비율)-P1)

감속기모델명: KSE220A-015-P1,KSE220A-020-P1,KSE220A-025-P1,KSE220A-030-P1,KSE220A-035-P1,KSE220A-040-P1,KSE220A-050-P1,
KSE220A-060-P1,KSE220A-070-P1,KSE220A-080-P1,KSE220A-090-P1,KSE220A-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈
MR-J3 시리즈	HA-LP11K2, HA-LP11K2B,HA-LP15K2, HA-LP15K2B,HA-LP22K2, HA-LP22K2B
MR-J2S 시리즈	HA-LFS11K2, HA-LFS11K2B,HA-LFS15K2, HA-LFS15K2B,HA-LFS22K2, HA-LFS22K2B

KSE-A 시리즈 2단 감속기 SPEC.

KSE 감속기 1단 SPEC.
