서보모터용 감속기 KSE180 시리즈 외형도 및 도면

이 부분은 iframe 대응의 브라우저로 봐 주세요.

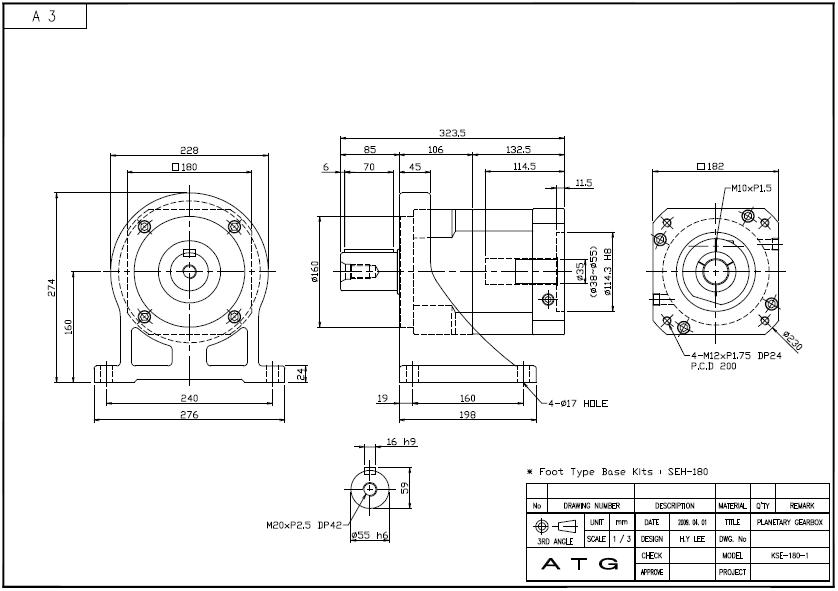

1. KSE180 시리즈 1단 감속기 외형도.

KSE180 시리즈 1단 감속기 외형도.

KSE180 시리즈 외형도 및 카다로그(KSE180-(감속비율)-P1

감속기모델명: KSE180-003-P1,KSE180-004-P1,KSE180-005-P1,KSE180-006-P1,KSE180-007-P1,KSE180-008-P1,KSE180-009-P1,KSE180-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP502, HF-SP502B, HF-SP702, HF-SP702B, HA-LP11K2, HA-LP11K2B
MR-J2S 시리즈	HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B, HA-LFS11K2, HA-LFS11K2B

KSE 시리즈 1단 감속기 SPEC.

KSE 감속기 1단 SPEC.

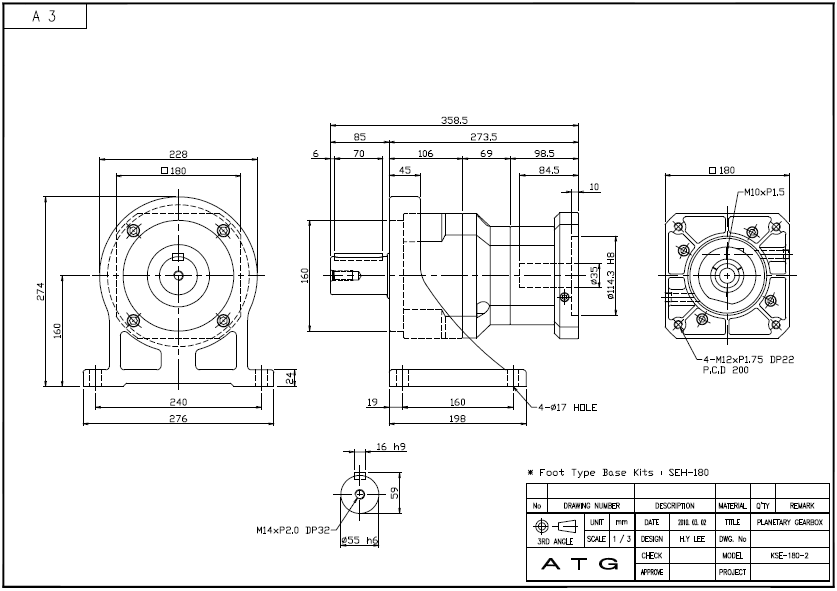

2. KSE180 시리즈 2단 감속기 외형도.

KSE180 시리즈 외형도 및 카다로그(KSE180-(감속비율)-P1)

감속기모델명: KSE180-015-P1,KSE180-020-P1,KSE180-025-P1,KSE180-030-P1,KSE180-035-P1,KSE180-040-P1,KSE180-050-P1,
KSE180-060-P1,KSE180-070-P1,KSE180-080-P1,KSE180-090-P1,KSE180-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

KSE 시리즈 2단 감속기 SPEC.

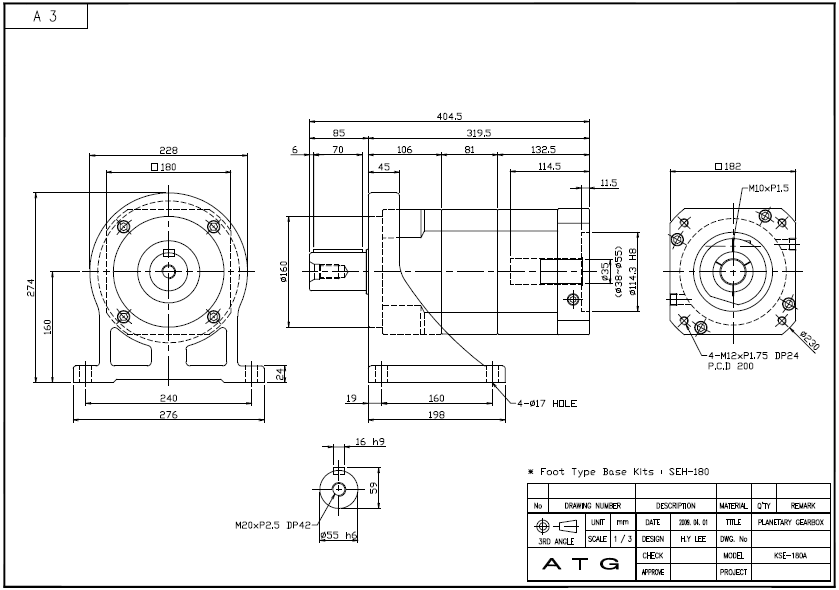

3. KSE180A 시리즈 2단 감속기 외형도.

KSE180A 시리즈 외형도 및 카다로그(KSE180A-(감속비율)-P1)

감속기모델명: KSE180A-015-P1,KSE180A-020-P1,KSE180A-025-P1,KSE180A-030-P1,KSE180A-035-P1,KSE180A-040-P1,KSE180A-050-P1,
KSE180A-060-P1,KSE180A-070-P1,KSE180A-080-P1,KSE180A-090-P1,KSE180A-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

KSE 시리즈 2단 감속기 SPEC.
