서보모터용 감속기 KSE142 시리즈 외형도 및 도면

이 부분은 iframe 대응의 브라우저로 봐 주세요.

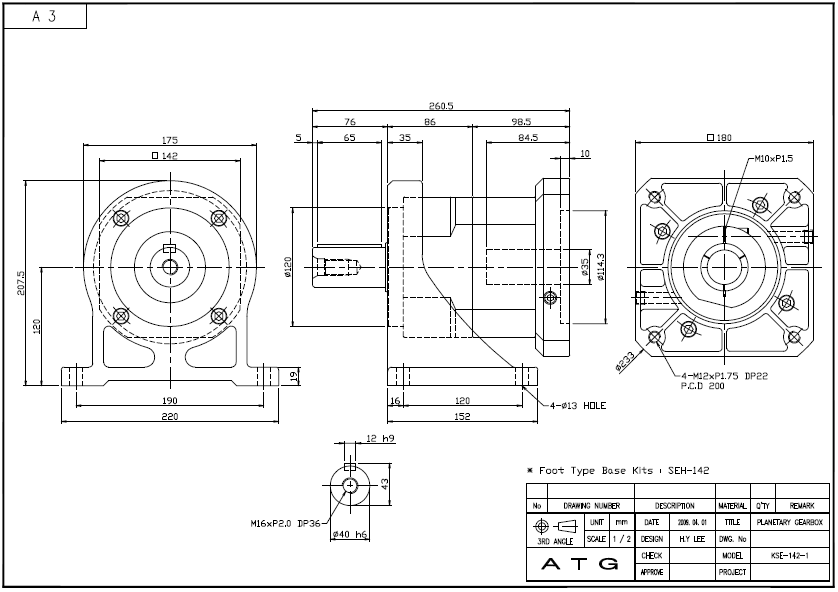

1. KSE142 시리즈 1단 감속기 외형도.

KSE142 시리즈 1단 감속기 외형도.

KSE142 시리즈 외형도 및 카다로그(KSE142-(감속비율)-P1

감속기모델명: KSE142-003-P1, KSE142-004-P1, KSE142-005-P1, KSE142-006-P1, KSE142-007-P1, KSE142-008-P1, KSE142-009-P1, KSE142-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

KSE 시리즈 1단 감속기 SPEC.

KSE 감속기 1단 SPEC.

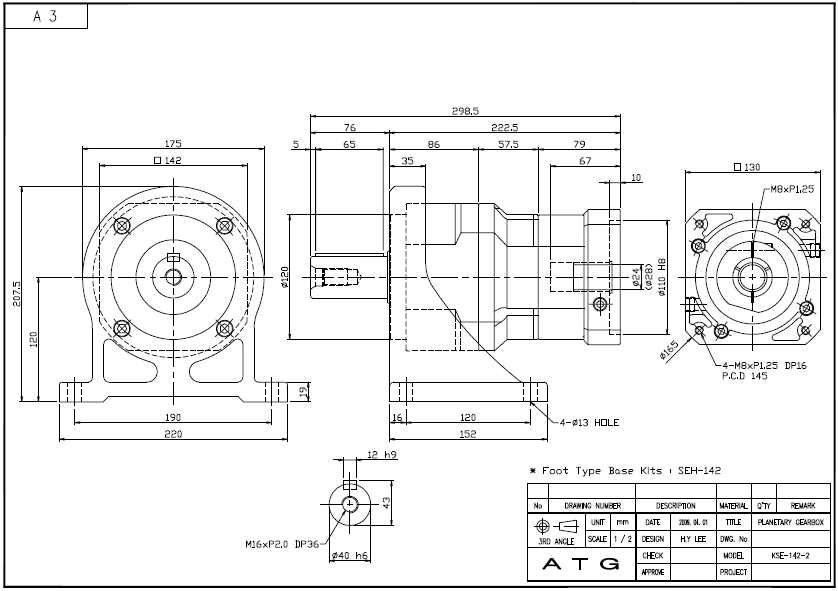

2. KSE142 시리즈 2단 감속기 외형도.

KSE142 시리즈 외형도 및 카다로그(KSE142-(감속비율)-P1

감속기모델명: KSE142-015-P1, KSE142-020-P1, KSE142-025-P1, KSE142-030-P1, KSE142-035-P1, KSE142-040-P1, KSE142-050-P1,
KSE142-060-P1, KSE142-070-P1, KSE142-080-P1, KSE142-090-P1, KSE142-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

KSE 시리즈 2단 감속기 SPEC.

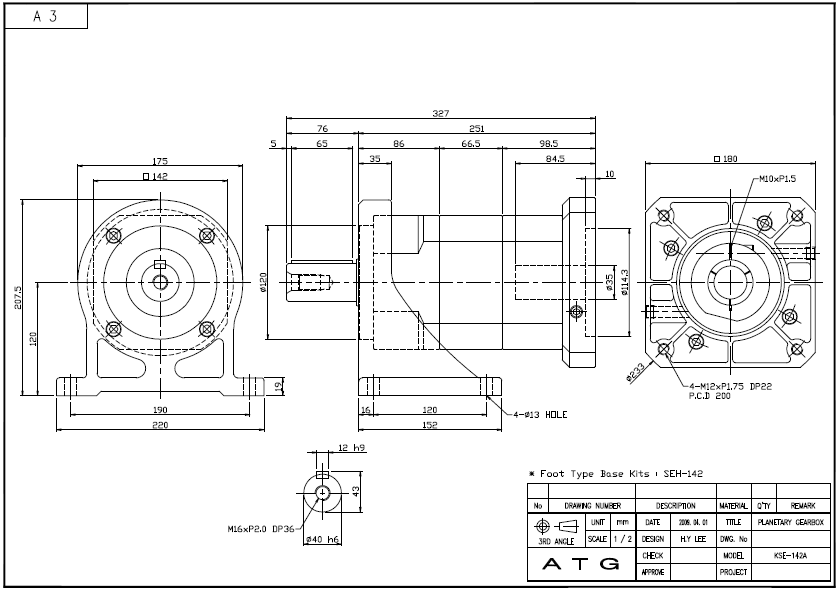

3. KSE142-A 시리즈 2단 감속기 외형도.

KSE142A 시리즈 외형도 및 카다로그(KSE142A-(감속비율)-P1

감속기모델명: KSE142A-015-P1, KSE142A-020-P1, KSE142A-025-P1, KSE142A-030-P1, KSE142A-035-P1, KSE142A-040-P1, KSE142A-050-P1,
KSE142A-060-P1, KSE142A-070-P1, KSE142A-080-P1, KSE142A-090-P1, KSE142A-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

KSE-A 시리즈 2단 감속기 SPEC.
