서보모터용 감속기 KSD140 시리즈 외형도 및 도면

이 부분은 iframe 대응의 브라우저로 봐 주세요.

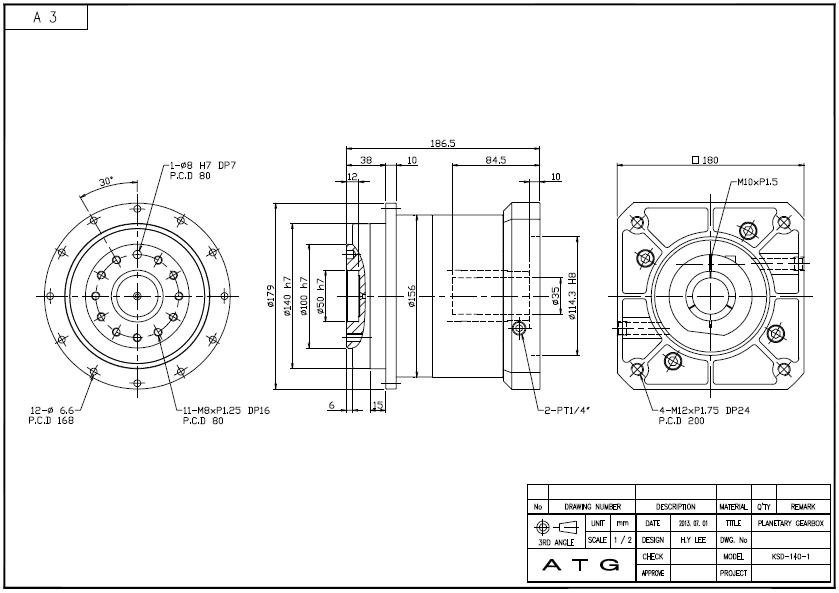

1. KSD140 시리즈 1단 감속기 외형도.

KSD140 시리즈 1단 감속기 외형도.

KSD140 시리즈 외형도 및 카다로그(KSD140-(감속비율)-P1

감속기모델명: KSD140-005-P1, KSD140-007-P1, KSD140-010-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSD 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

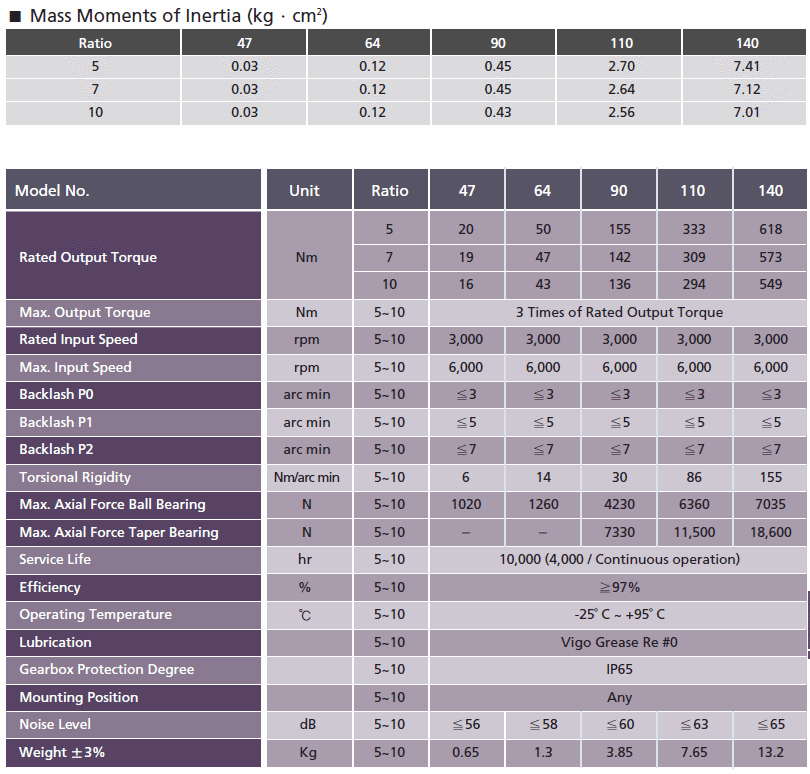

KSD 시리즈 1단 감속기 SPEC.

KSD 감속기 1단 SPEC.

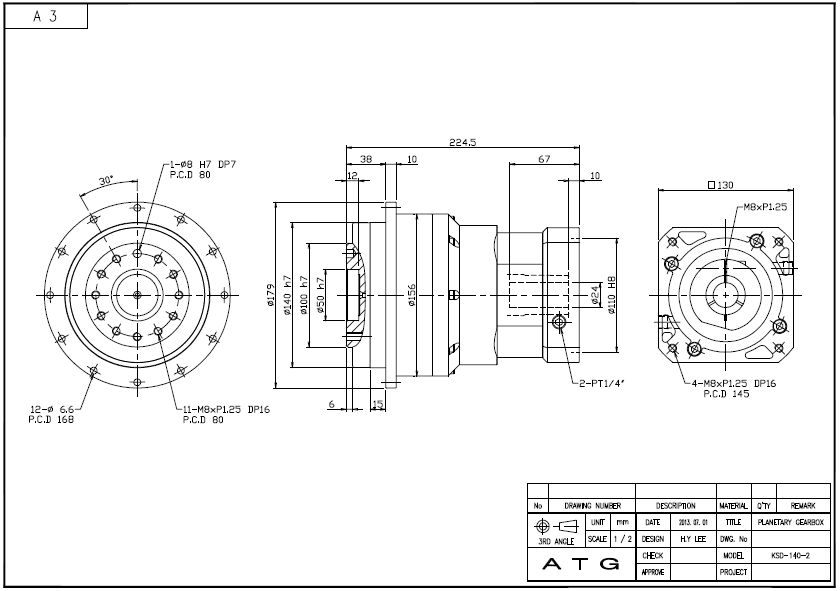

2. KSD140 시리즈 2단 감속기 외형도.

KSD140 시리즈 외형도 및 카다로그(KSD140-(감속비율)-P1

감속기모델명: KSD140-025-P1, KSD140-035-P1, KSD140-050-P1, KSD140-070-P1, KSD140-100-P1

1. PDF

2. DWG(2D)

3. STP(3D)

4. KSD 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B
MR-J3 시리즈	HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B
MR-J2S 시리즈	HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B

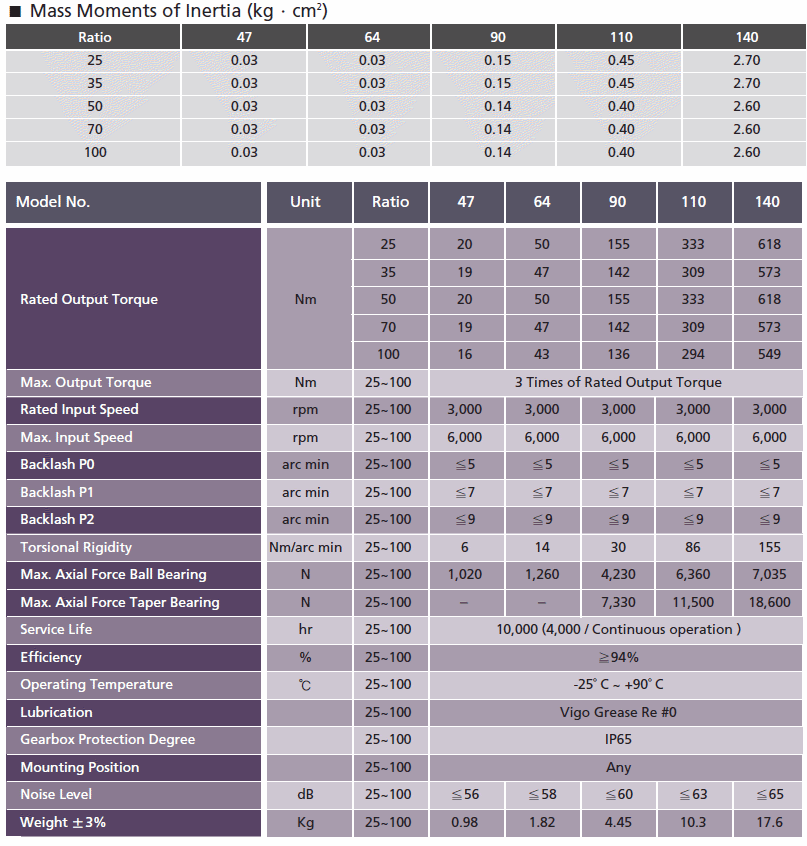

KSD 시리즈 2단 감속기 SPEC.
