ATG (KGT)

ATG Series의 고정밀 유성치차 감속기는 Helical gear를 사용하고 있습니다.
모든 기어는 고정밀CNC 기어 가공기에서 제작되어 기어 맞물림이 정확하며 가동은 부드럽고 소음은 최소입니다.
일체형 기어박스 본체는 타사동급 제품에 비해 더 작은 구조(부피와 무게의 1/4이상 감소)이며 보다 큰 회전력과 효율을 자랑합니다.



Features of KGT(중공테이블 구조)

다양한 모터 체결 용이
Servo 및 Stepping Motor 그밖의 각종 Motor와 장착이 용이하며 감속기 입력축과 Motor Sharft 를 연결하는 Collet Locking 방식으로 역학상 확실한 체결력과 높은 속도에서도 백래쉬가 발생하지 않고 동력을 효율적으로 전달합니다.

고정도 위치결정
한방향 반복 오차 정밀도 ±10 sec

외부 표면 및 베어링
- 몸체는 알루미늄 합금 소재로써 산화 및 부식 방지에 강한 내환경 표면처리
- 하중 정도의 상황에 따라 Ball Bearing 및 Cross Roller Bearing선택 가능

간편한 장착
장비의 테이블이나 Arm을 직접 설치하여 부품수를 줄이고 유지보수가 편리합니다.

중공테이블 구조
복잡한 배선 작업 및 배관 작업이 용이

Helical Gear
기어 맞물림이 평기어의 2배 이상인 Helical Gear 적용으로 동작 소음을 최소화하고 고출력, 저소음, 저백래쉬를 실현했습니다.

고정밀, 고강도 기어
정밀 가공된 알루미늄 Housing을 적용했으며 HRC57~60의 강도와 정밀도 향상을 위해 열처리 후 스카이빙 연마공정을 적용하여 DIN6 Class(JIS 2급) 이내의 등급을 유지합니다.

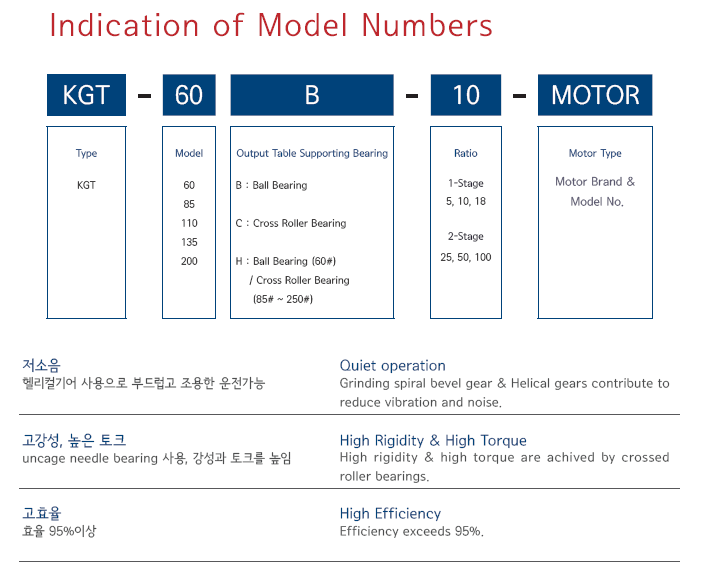

KGT 시리즈 감속기 주문형식

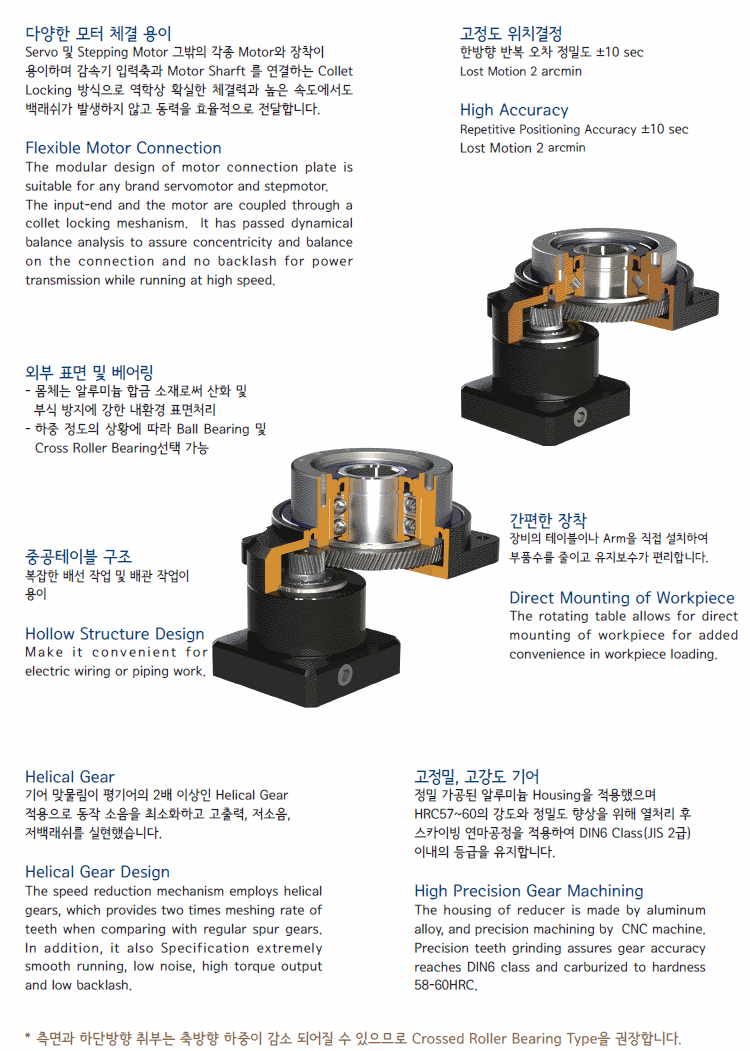

ATG감속기 KGT 시리즈 특징
