1. KFB 시리즈 1단 감속기 외형도.
|
KFB 시리즈 외형도 및 카다로그 KFB(사이즈)-(감속비율) |
|||||
|
감속기모델명: KFB50, KFB70, KFB90, KFB120, KFB145, KFB180 |
|||||
|
제품사양 |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
4. KFB 카다로그 |
|
|
KFB50 |
1단 |
|
|
|
|
|
KFB70 |
1단 |
|
|
|
|
|
KFB90 |
1단 |
|
|
|
|
|
KFB120 |
1단 |
|
|
|
|
|
KFB145 |
1단 (LB110) |
|
|
|
|
|
1단 (LB114.3) |
|
|
|
||
|
KFB180 |
1단 |
|
|
|
|

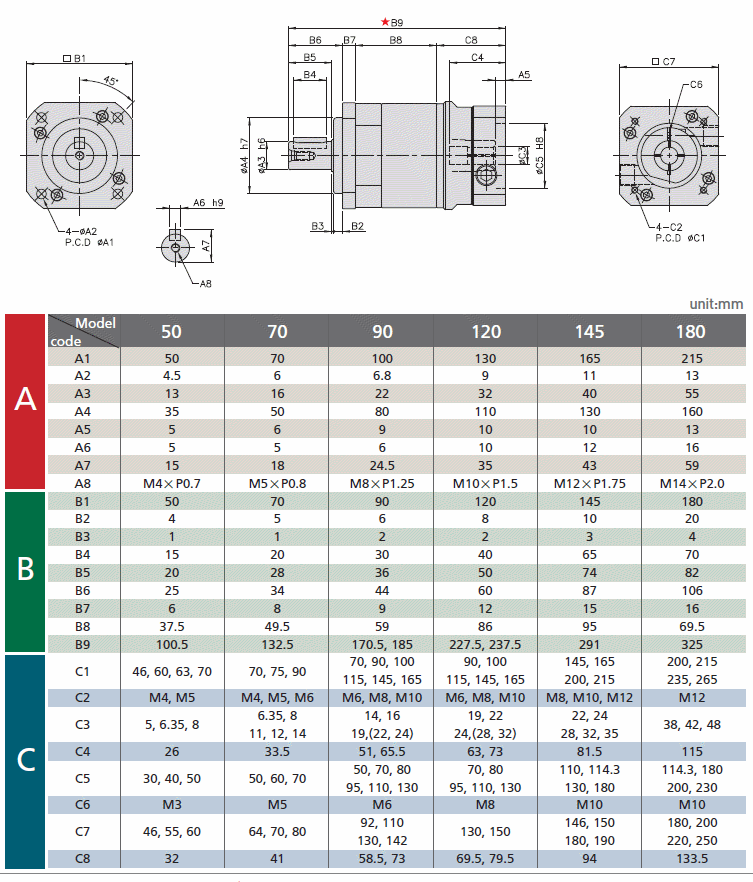

2. KFB 시리즈 2단 감속기 외형도.
|
KFB 시리즈 외형도 및 카다로그 KFB(사이즈)-(감속비율) |
|||||
|
감속기모델명: KFB50, KFB70, KFB90, KFB120, KFB145, KFB180 |
|||||
|
제품사양 |
1. PDF |
2. DWG(2D) |
3. STP(3D) |
4. KFB 카다로그 |
|
|
KFB50 |
2단 |
|
|
|
|
|
KFB70 |
2단 |
|
|
|
|
|
KFB90 |
2단 |
|
|
|
|
|
KFB120 |
2단 |
|
|
|
|
|
KFB145 |
2단 (LB110) |
|
|
|
|
|
2단 (LB114.3) |
|
|
|
||
|
KFB180 |
2단 |
|
|
|
|
